三效外循環蒸發器通入物料后,物料通過蒸發器頂部經料液分配裝置均勻的流入各蒸發管內,物料在地心引力也就是重力的作用下,沿著蒸發管內壁液膜狀由上而下流動,在下降過程中會與蒸發管外壁加熱蒸汽發生熱交換從而形成薄膜蒸發工藝。而且因?yàn)槎握羝牧飨蚴且粯拥?,所以?duì)料液在內壁向下運動已經蒸發起到了促進作用,使得傳熱系數增高,傳熱效率提高。

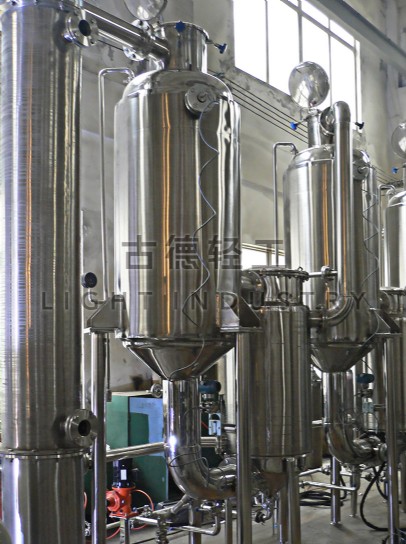

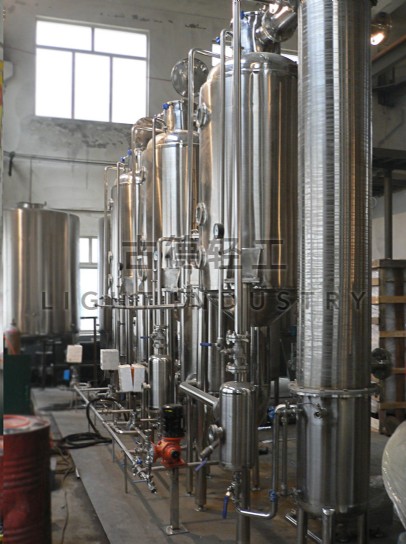

我們溫州古德生產的外循環蒸發器主要有蒸發器,旋流分離器,預熱器,物料泵,真空泵,混合式冷凝器,物料平衡槽,熱壓泵,儀表控制臺等幾部分組成。
三效外循環蒸發器可以應用于果汁、糖漿、廢水等水溶性物料的蒸發濃縮設備,三效外循環蒸發器顧名思義,有三個效體,每個效體的作用和溫度等都各不相同,一般為一效最高,二效三效依次遞減。下面我們溫州古德輕工機械有限公司將為大家分享一套關于——含(Na+、Cl+)的低濃度廢水物料的處理工藝。
工藝介紹:本工藝采用三效順流連續進出料蒸發結晶,二效進料,順流至三效、逆流到一效高溫出料,一級預熱器利用三效分離器二次蒸汽作為物料預熱,二級預熱器利用一效加熱器生蒸汽冷凝水顯熱作為預熱。出料進入動態緩沖罐進行沉降排至離心機出晶,清液自流靜態緩沖罐,用回流泵抽至三效蒸發器內再蒸發,整個系統整體達到動態連續進出料。
1、以降低能耗的目的,采用三效以及雙級預熱。
2、 以預防堵管的目的,采用出料反沖和設備強制循環。在溶液出晶體處均為傾斜管、且最低端設有蒸汽沖洗口與排污口,出料管道與回流管道保溫。
3、設備連續進料,間歇出料;
4、設備冷凝水連續抽出;
5、溫度傳感器感應一、二、三效物料溫度,顯示實時溫度,方便監控;當然不同的物料,工藝也都不同,不同的客戶我們?cè)O(shè)備的特點也是可以變化的。
我公司設備出廠前都已在廠內進行過試壓、試運行所以在現場進行總裝時,只需要按照我們公司的要求進行安裝即可。1.場地要做好準備,承重,預埋件等2.設備的支柱與各效蒸發器應保持垂直,保證各效蒸發器管板上的水平位置不會有過大的偏差。3.工作蒸發管道要進行蒸汽保溫,蒸發管道水平部分管道要與汽包方向有0.01的坡度。4.檢查設備運行過來后是否有損壞,檢查蒸發器預熱器列管連接的質量是否因運輸受到破壞。
